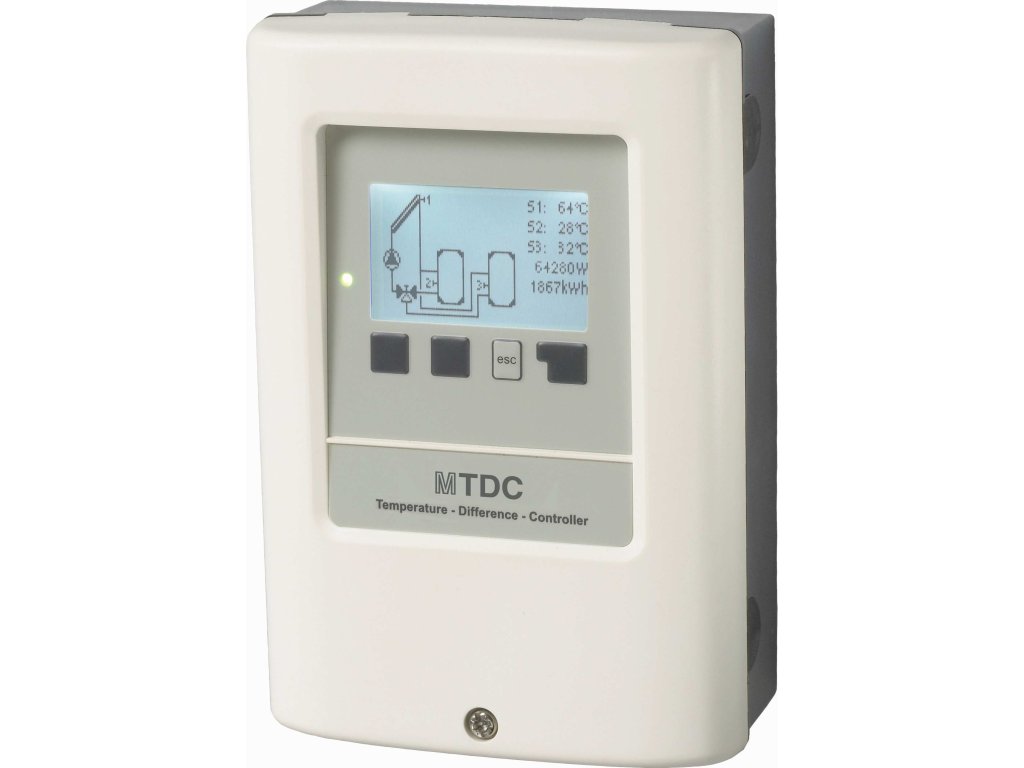

MTDC solárny regulátor dvojokruhový (PWM)

Solárny regulátor MTDC – univerzálne riešenie pre solárne aj tradičné vykurovacie systémy

Diferenciálno-teplotný regulátor MTDC je navrhnutý pre efektívne riadenie solárnych systémov a dokáže obsluhovať dva typy kolektorov – vákuové aj ploché. V závislosti od typu inštalácie možno k regulátoru pripojiť až dva kolektorové okruhy (spolu max. 10 kolektorov) a jeden alebo dva zásobníky, prípadne bazén. Voľný reléový výstup umožňuje flexibilné využitie podľa potrieb konkrétneho systému.

Regulátor MTDC ponúka bohaté možnosti nastavenia: okrem základných funkcií ako zobrazenie meraných hodnôt alebo štatistiky, môžete nastaviť otáčky čerpadla, prioritu okruhu, ochranu pred prehriatím, ako aj funkciu chladenia či preplachu systému. Merače sú zobrazené buď v textovom režime s vysvetlivkami, alebo graficky. Dlhodobá pamäť umožňuje prehľad o vyrobenej tepelnej energii a dobe prevádzky systému. K dispozícii je aj pamäť chýb s dátumom a popisom poruchy.

Pri prvom zapnutí regulátora vás prevedie konfiguračný asistent, ktorý pomáha nastaviť všetky dôležité parametre.

Prednastavené hydraulické schémy (25 variantov):

Príklady schém:

• solár s zásobníkom

• krb alebo kotol na tuhé palivo + zásobník

• solár so 2 zásobníkmi a 2 čerpadlami

• solár s bazénom

• solár + zásobník + prietokový ohrievač

• solár + výmenník pre bazén

• solár s chladením zásobníka

• termostatická funkcia

• regulačný ventil

• univerzálny ΔT regulátor

Technické parametre regulátora MTDC

• Podsvietený displej s rozlíšením 128×64 px

• 4 veľké tlačidlá na pohodlné ovládanie

• Ochrana: IP40

• Rozmery: 163 x 110 x 51 mm

• Reálny čas s batériovým zálohovaním (24 h)

• Viacjazyčné menu (SK, CZ, EN, DE…)

• Odolná a elegantná plastová skrinka

• Možnosti montáže: na stenu, do rozvádzača, alebo ku skupine čerpadiel

Pripojenie:

• 3 vstupy pre teplotné senzory (solárny okruh, zásobník, voliteľný)

• 2 výstupy (relé) – zap./vyp. funkcia

• 1 PWM výstup (0–10 V)

Balenie obsahuje:

• Solárny regulátor MTDC

• 3 čidlá PT1000

• Systém uchytenia

• Náhradná poistka

• Používateľská príručka
