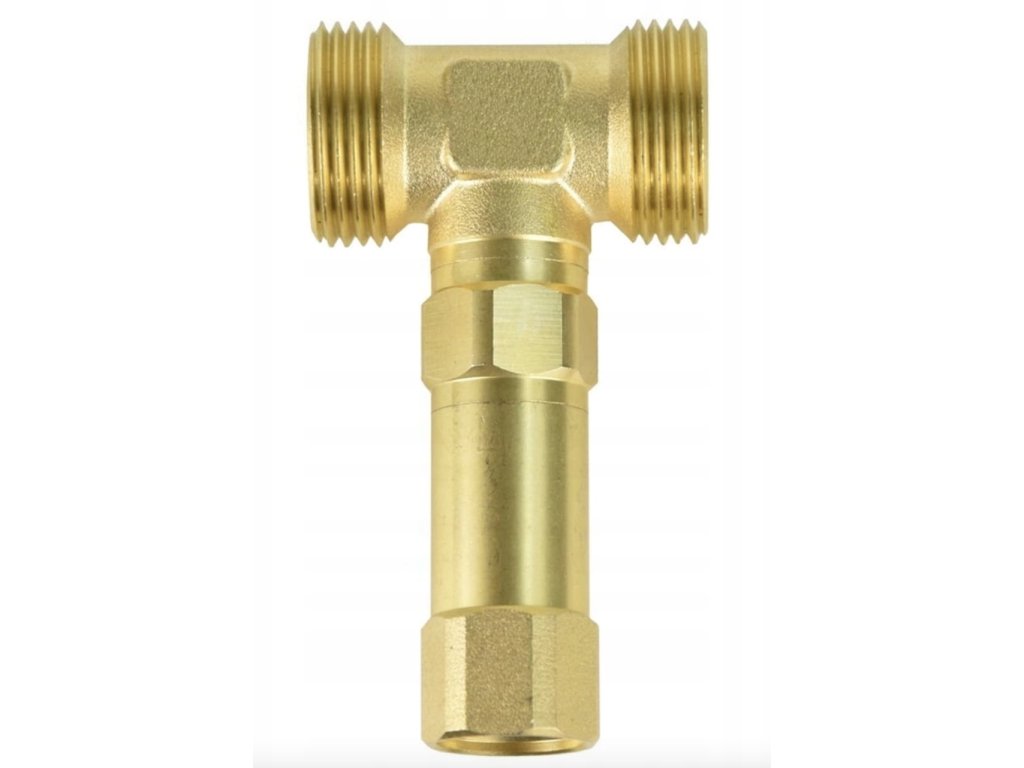

Poistný 1 1/4" protizámrzový ventil pre tepelné čerpadlá

Protimrazové ventily série IW sú určené na inštaláciu v inštaláciách, kde sa používajú monoblokové tepelné čerpadlá za účelom ich ochrany pre prípad výpadku elektrickej energie a jeho zamrznutím. Je možné ho nainštalovať na všetky typy systémov s tepelnými čerpadlami. Činnosť ventilu závisí od vonkajšej teploty, keď teplota klesne pod 0°C, čerpadlo nie je napájané, čím sa zastaví prietok média a dochádza k jeho pomalému zamŕzaniu. Keď teplota klesne pod 3°C, ventil sa otvorí, čím médium vytečie, čím viac teplota klesá, prietok sa zvyšuje.

Ak teplota prekročí 4°C, ventil sa automaticky uzavrie. Ďalšou výhodou je možnosť rýchlej výmeny ventilu vďaka trojdielnej konštrukcii

TECHNICKÉ ÚDAJE

1 1/4" pripojenie

medium voda

Pracovný rozsah (stredný) 0°C - 65°C

Prevádzkový rozsah (vonkajšia teplota) -30°C - 65°C

Teplota otvorenia ventilu (medium) 3°C

Uzatváracia teplota (medium) 4°C

Ventil bude úplne otvorený pri 1°C

Maximálny prietok 25 m3/h

Maximálny odtok 1 m3/h

Maximálny tlak 8 bar

INŠTALÁCIA

Na zabezpečenie správnej prevádzky a vysokej účinnosti sa odporúča inštalovať ventily na prívodnom aj vratnom potrubí externého výmenníka tepelného čerpadla. Ventily musia byť namontované vertikálne a musia smerovať nadol, ako je znázornené na obrázku, aby sa zabezpečilo účinné vypúšťanie média (vody). Ventily by mali byť inštalované na mieste, kde sa vyskytujú najnižšie teploty v celom systéme, mimo potenciálnych zdrojov tepla, ktoré by mohli narušiť správnu činnosť ventilov. Dodatočným odporúčaním je neizolovať ventily, čo by tiež mohlo narušiť ich správnu činnosť. Ventily by mali byť vodorovne od seba vzdialené najmenej 15 cm. Rovnaká minimálna vzdialenosť by mala byť zachovaná medzi spodnou časťou ventilu (patróna) a zemou, nad ktorou je namontovaný spodný ventil.
